Die Berblinger Preisträger 2013

Stefan Senger erhielt den 1. Preis für sein Projekt „Hybrid-/Range-Extender für ein Segelflugzeug mit Elektroantrieb“. Mit dem 2. Preis wurden Eric und Irena Raymond für das Projekt „Sunseeker Duo“ ausgezeichnet. Björn Drees wurde für sein Projekt „Ultraleicht-Entenflugzeug in Motorseglerkonfiguration“ der 3. Preis verliehen.Zum Wettbewerb gingen 21 Beiträge ein. Da der Wettbewerb für alle ideenreichen und zukunftsorientierten Bewerber offen war, reichte die Bandbreite der Vorschläge vom visionären Wunschtraum bis zum praxis- und luftfahrttauglichen Konzept. Die Fachjury bewertete die Wettbewerbsbeiträge danach, inwieweit die Zielvorgabe des Wettbewerbs erreicht wurde, wobei folgende Kriterien zu Grunde gelegt wurden:-    Umweltverträglichkeit 25%-    Zukunftspotential 20%-    Leistung/Effektivität 25%-    Alltagstauglichkeit 10%-    Qualität der Bewerbungsunterlagen 20%Als Ergebnis des Wettbewerbs ist festzustellen, dass es für ökologische Langstreckenflüge mit Motorflugzeugen heute und in den nächsten Jahren – solange keine Akkumulatoren mit höherer gravimetrischer Energiedichte zu Verfügung stehen – nur zwei Alternativen gibt: den reinen Solarflug unter der Voraussetzung ausreichend solarer Einstrahlung und die Kombination aus Elektro- und Verbrennungsantrieb, welche die Vorteile beider Antriebskonzepte nutzt. Diese Konzepte liegen auch den Vorschlägen der drei Preisträger zugrunde, für die sich die Jury unter Aufteilung des Preisgeldes entschieden hat.Stefan Senger aus Holzheim am Lech reichte nach Meinung der Berblinger Jury die derzeit bestmögliche Lösung für das Problem des ökologischen Langstreckenflugs mit motorgetriebenen Flugzeugen ein und wurde dafür mit dem 1. Preis und 15.000 € ausgezeichnet. Bei seinem Vorschlag handelt es sich um ein grundsolides, alltags- und luftfahrttaugliches Konzept, das auf die Verwendung bereits erprobter Komponenten und Systeme setzt. In der Kombination aller Leistungsmerkmale verspricht dieses Konzept die Vision eines emissionsarmen Donauflugs am besten zu erfüllen. Der vorgestellte Ansatz ist realistisch, luftfahrttauglich und vereint optimal die Vorteile eines Elektroantriebs mit denen eines Verbrennungsmotors. Berechnungen lassen eine Reichweite von über 2.500 km erwarten. Das Konzept ist soweit ausgearbeitet, dass nun mit der Realisierung (Konstruktion, Prototypenbau, Erprobung, Zulassung) begonnen werden kann.

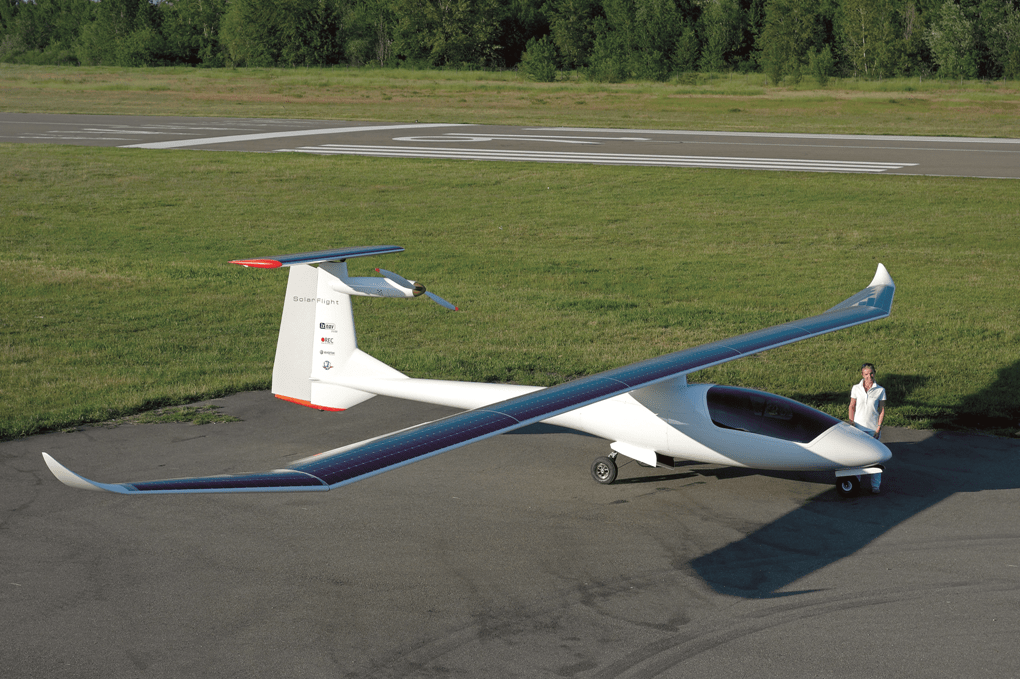

Eric und Irena Raymond

Kernstück des Vorschlags ist ein hybrid-elektrischer Antrieb, bei dem ein Motorgenerator mit Verbrennungsmotorantrieb die Energie für die Versorgung des elektrischen Propellerantriebs unter Zwischenschaltung eines relativ kleinen Pufferakkus liefert. Der Motor für den Antrieb des Propellers sitzt dabei in der Rumpfspitze. Er wiegt nur ca. 7 kg und hat eine Dauerleistung von 20 kW. Der Propeller kann sich aerodynamisch günstig an den Rumpf  anklappen. Dieses Konzept mit der Bezeichnung FES (front electric sustainer) stammt von LZ Design aus Slowenien und war eines der Highlights beim Berblinger Flugwettbewerb 2011. Der Motorgenerator liefert eine Leistung von 15 kW bei einem Verbrauch von weniger als 5 l Superbenzin/Stunde. Ein 35-l-Tank lässt damit eine Betriebszeit von 7 h zu. Als Erprobungsträger wird das Hochleistungs-Segelflugzeug Antares 18 T der Firma Lange eingesetzt, in dessen Motorkasten im Rumpfmittelteil der Motorgenerator und der Akku problemlos Platz finden und bei dem der Propellerantrieb einfach in die Rumpfspitze eingebaut werden kann. Das Konzept nützt die hohe Energieeffizienz flüssiger Treibstoffe und sollte in der Summe von Antriebs und Gleitphasen – ohne Nutzung thermischer Aufwinde – über 2.600 km zurücklegen können, was einem Durchschnittsverbrauch von 1,3 l Super auf 100 km entspricht.Den 2. Preis und ein Preisgeld von 7.000 € sicherten sich Eric und Irena Raymond aus den USA mit dem Beitrag „Sunseeker Duo“, einem doppelsitzigen Solarflugzeug, das bereits in der Flugerprobung ist und den logischen nächsten Schritt in der Entwicklung der Solarflugzeuge darstellt. Das Projekt zeichnet sich durch die Kombination vieler guter Ideen in einem durchdachten Gesamtentwurf aus und basiert auf den Erfahrungen vieler Flugstunden seines Konstrukteurs mit Solarflugzeugen. Der Donauflug kann damit bei geeigneten Wetterlagen zukünftig emissionsfrei gelingen. Die Auslegung mit zwei Plätzen eröffnet bisher einmalige Chancen der Förderung des Solarflugs und der wissenschaftlichen Forschung für Solarflugzeuge. Eric Raymond kann andere Piloten auf das Fliegen mit Solarflugzeugen beim realen Fliegen einweisen, nicht nur durch vorherige, entsprechende Anweisungen. Vielleicht ebenso oder sogar noch wichtiger erscheint die Nutzlastreserve, die es erlaubt anstelle des zweiten Piloten umfangreiche Messausrüstungen an Bord zu nehmen und somit der Weiterentwicklung des Solarflugs durch reale Flüge direkt zu dienen, ohne Simulationen bemühen oder erflogene Daten ausschließlich im Nachhinein auswerten und interpretieren zu müssen. Bei ausreichender Sonneinstrahlung wird Eric Raymond sicher  in der Lage sein, mit  dem nur mit Solarenergie gespeisten Elektroantrieb im „Sunseeker Duo“ den Donauflug emissionsfrei bewältigen zu können, nicht an einem Tag, aber ohne fremde oder nicht direkt-solare Energie tanken zu müssen.

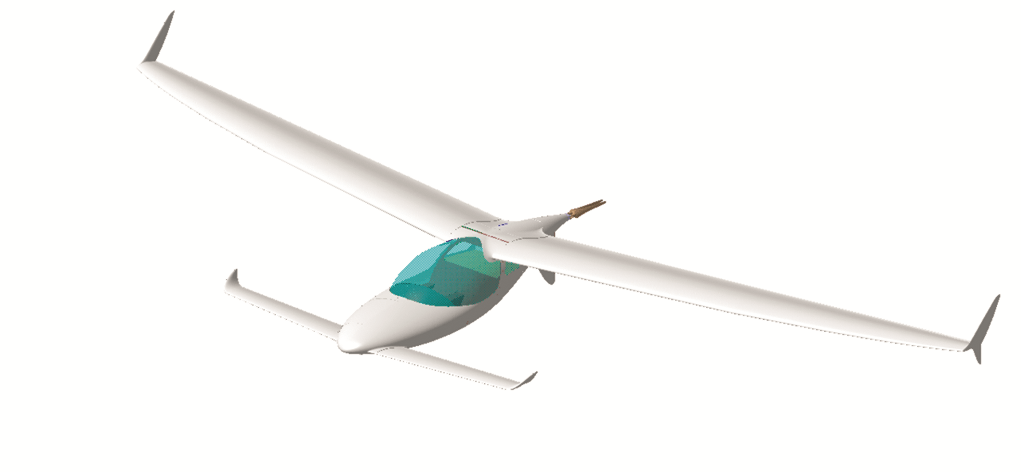

Björn Drees

Den 3. Preis und ein Preisgeld von 3.000 € erhielt Björn Drees aus Ostelsheim (in der Nähe von Weil der Stadt) für sein ambitioniertes Konzept eines doppelsitzigen Entenflugzeugs.  Das Projekt befindet sich in der Entwicklungsphase, einige Fragen sind noch zu klären. Da die vorgelegten Daten aber einen emissionsarmen Donauflug in einen realistischen Bereich rücken, hat die Jury beschlossen, das Projekt mit einem Preisgeld zu fördern und den engagierten Konstrukteur zum Weitermachen zu ermutigen.
Das Entenflugzeug-Konzept wurde gewählt, da sich damit ein besonders einfaches Antriebskonzept mit Heck-Klapp-Propeller realisieren lässt. Um den Zulassungsaufwand zu reduzieren, wird das Flugzeug als Ultraleichtflugzeug ausgelegt. Die wesentliche Neuerung ist ein Hybridantrieb aus Verbrennungs- und Elektromotor, bei dem beide Motoren parallel auf den Propeller wirken, aber zeitlich nicht gleichzeitig arbeiten. Das bedeutet, dass im Reiseflug der Verbrennungsmotor arbeitet, der die hohe Energiedichte des Flüssigtreibstoffs Benzin nutzt, was – verglichen mit einem Akku – das Mitführen einer großen Energiemenge bei geringem Gewicht und damit eine große Flugstrecke erlaubt. Vorgesehen ist ein 19-kW-Motor, der auch in verschiedenen anderen Ultraleichtflugzeugen Verwendung findet und mit 4 l/h Super 95 auskommt. Für Start und Steigflug wird der Elektromotor benutzt, was niedrige Emissionswerte in Flugplatznähe ergibt. Gespeist wird der Elektromotor aus einem LiPo-Akku, der von Solarzellen auf der Flügelfläche geladen wird. Insgesamt stellt der Hybridantrieb ein sehr ehrgeiziges Konzept dar.
Alle eingereichten Bewerbungen werden in einer Roll-up-Ausstellung vorstellt, die bei der Preisverleihung eröffnet wurde und noch bis zum 20. Dezember im Foyer des Ulmer Rathauses zu sehen ist. Außerdem besteht Gelegenheit, die Ausstellung auf der AERO in Friedrichshafen im April 2014 anzuschauen. Die Ausstellung ist als Wanderausstellung konzipiert. Anfragen für eine Präsentation können gerne bei der Kulturabteilung der Stadt Ulm gestellt werden.
Weitere Informationen zum Wettbewerb finden Sie unter www.berblinger.ulm.de
